如何避免产品研发过程中的近似设计与重复设计? | PARTsolutions



两个主要的搜索功能,属性搜索形状搜索,可以显著提高产品的研发效率。


工程师可以便捷高效的在以PLM/PDM为核心的产品研发平台中所需历史数据,或者在由数万计的参数化零部件模型组成的PARTsolutions模型库中进行搜索。







三维形状搜索:GEOsearch

PARTsolutions提供名为“ GEOsearch”的几何相似性搜索工具,使工程师能够更快地找到CAD数据,这是一个可被融入产品研发流程的数据检索工具。



使用者可以在公司内部数据库如PLM/PDM中找到零件,或者使用直接集成在其CAD系统中的搜索功能从数万亿个零部件模型中进行搜索。



形状搜索与属性搜索功能相结合,使得搜索三维数模、文档名、描述信息、几何特征,甚至是保存于ERP等多系统的字段信息成为可能。



下面让我们通过不多的篇幅对其进行介绍:





以几何特征的文本描述发起的三维搜索



拓扑搜索与草图搜索



拓扑搜索

拓扑搜索使用文本方式对三维模型几何特征的检索方法。



•几何参数包括,尺寸,面积、体积,对称性,距离和材料厚度等

•几何特征涉及,圆柱体、圆锥体、孔位、槽型等各类特征信息等

•矩阵信息包括,圆形矩阵、线性矩阵、矩形矩阵等



让我们以工程师在产品研发过程中,查找一个“轴承”模型为例进行说明,如果在传统的搜索引擎中输入“轴承”作为关键字,那么搜索结果将非常广泛,不利于高效的进行零部件的选用与配置。



为了缩小搜索结果,用户可以将多个拓扑搜索属性与文本搜索结合使用,以缩小针对“轴承”关键字的搜索结果。



例如,工程师可以使用拓扑搜索来搜索一个外径为24mm,4x4.5mm固定安装孔,长度为25mm的轴承座。他将在搜索中仅找到符合这一参数设置的轴承模型。



下图显示了“拓扑搜索”窗口,其中填写了“孔”和“尺寸”字段:



图中显示了针对“轴承”使用拓扑搜索和文本搜索的结果:





工程师需要一个外径为24mm,4x4.5mm固定安装孔,长度为25mm的轴承座。


下图显示了上面搜索结果中轴承的三维预览,其中与输入的拓扑属性匹配的尺寸和特征以橙色高亮进行显示:





拓扑搜索中的参数设定可以是一个特定的总和,也可以设置为查找大于或小于一个设定值。它也可以用于在拓扑搜索中使用的参数范围内查找包含几何属性的零件。


即孔尺寸= 30mm至40mm或孔尺寸> = 30mm。



草图搜索
PARTsolutions提供的绘制工具允许用户搜索与“草图”相似的零件轮廓或从零件轮廓的图像中搜索的零件三维模型。草图搜索工具对于轮廓与形状明确的简单零件特别有效。



甚至是一张产品照片,PARTsolutions可以帮到你,只需要一张图片,草图搜索工具可以自动抠图并搜索与图片相似的几何数模。






以几何模型实体文件发起的三维搜索



近似搜索-特征搜索-装配搜索-直播搜索



近似搜索

使用者可通过两种方式发起相似性搜索:


1.以打开在CAD系统中的零部件发起近似搜索
2.利用PARTsolutions打开零部件模型发起近似搜索

以下为应用近似搜索的几个实例:

1
从研发平台历史数据查找可替代的三维模型
John正在使用NX开展包装机研发任务,现在他需要设计一个支架。最初,他设计了一个支架,但整机任务发生了变化,旧有的支架强度不足以支撑这些变化,现在他需要一个可以支撑更多重量的支架。John使用PARTsolutions的几何相似性搜索在Teamcenter PLM中发起搜索,来查找与他之前相似的支架。

现在,John可以看到Teamcenter中已经存在的各种类似的支架,在搜索结果中找到了由细微功能差别的复合材料制成。这样一来,他就可以找到一个可用的支架来替换他创建的支架,从而节约了John的时间,并有助于重用之前创建的零件。



2
从外部零部件模型库中查找可替代的零部件模型
Bob的设计中需要电机,他的设计中原有一个来自供应商提供的电机模型,但公司不再与供应商合作。使用几何相似性搜索,Bob可以在短短几分钟内从公司优选的供应商模型库中找到相似的电机,然后继续在SOLIDWORKS中继续他的设计工作,之后,他将零件检入SOLIDWORKS PDM中。



3
在您的设计中找到尺寸不同的相似CAD模型
Randal正在使用CATIA开发航空器部件。他需要对组件做一些细微改动,使用的半英寸长的行业标准紧固件比需要的尺寸短了四分之一英寸。 他使用几何相似性搜索工具对模型发起搜索。Randal对搜索进行过滤,设置为仅在AIA行业标准的紧固件库中搜索,并找到四分之三英寸长的替代紧固件。



4
在数据库中搜索重复的零件,以免将来使用
PARTsolutions具有内置的重复零件批量搜索功能。通过运行重复件报告,管理员可以查找重复零件的列表(并剔除镜像零件),在实体模型的特定百分比范围内查找重复零件。

PARTsolutions生成报告后,管理员就可以找到重复文件的位置,并将其标记为废弃模型,避免将来再次被使用。他们可以选择具有最准确信息的CAD模型,并将其标记为可重用的优选模型。

将来工程师搜索该零件时,他只会在结果中看到优选零件。这样可以确保所有工程师都使用相同的优选零件,而不是零部件的多个副本。



5
寻找替代制造商的类似零件,以获得更好的价格或交货时间

工程师和采购人员可以使用实体零部件在PARTsolutions模型库中搜索几何相似的零件,以找到替代制造商的可能零件。他们可以将几何相似性搜索与属性信息结合起来,以将结果缩小到,不仅看起来相同而且具有相同规格的零件。

这使用户可以找到已淘汰零件的潜在替代品,以提高零件价格或缩短交货时间。



特征搜索

工程师可以使用特征搜索在PLM/PDM历史数据中搜索具有特定特征或几何特征的CAD模型。

在示例图像中,工程师使用特征搜索在PLM/PDM中查找CAD模型。

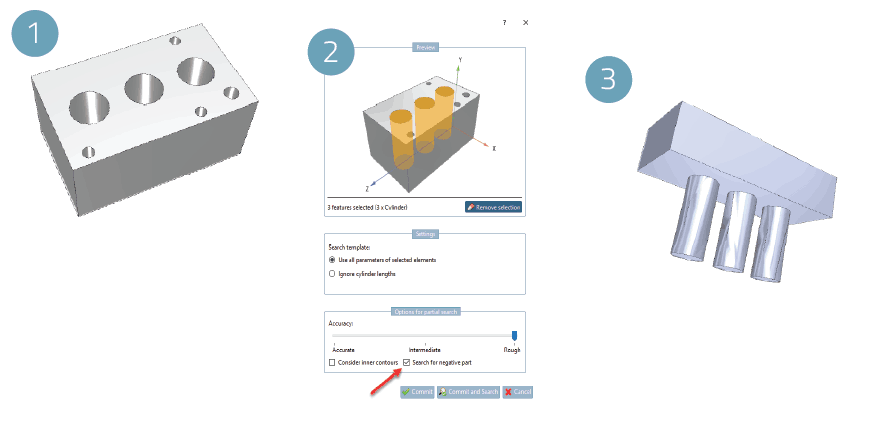

反向可装配性搜索

使用户可以查找具有选定反向几何可装配特征的零件。当用户尝试在实体数模文件中查找与所选特征匹配的零件时,非常高效。




直播搜索 – 之于未完成零件的几何相似性搜索

当开启直播搜索后,工程师可以从PLM/PDM中实时查看与他们正在设计的零件相似的零件。

直播搜索使工程师无需离开工作流程即可查找和重复使用零件,或查找供应商零件。实际上,他们甚至不必停止设计即可使用直播搜索来查找零件。





属性搜索

PARTsolutions属性搜索功能允许使用者以实体数模的文本属性作为搜索项,属性信息是零部件重要的信息组成和来源。来自于CAD/PDM/PLM/ERP的内部及外部文本属性可作为对模型数据进行搜索和归类的属性信息。

这些属性信息包括但不限于,物料代码、描述、重量、材质、表面处理、分类、用途、类型等。
